低速推流器安装方法及注意事项

新闻作者:神特仓储    发布时间:2020-05-23    点击次数:41
装配与安装

  我们建议用原装的零部件来安装低速推流器

  1、叶片的装配

  注意:

  在搅拌机装上安装系统前,先根据工作条件选择角度调整片。

  确保两枚叶片在安装时为同一角度。

  步骤1、松开轮毂(1)上端盖(2)的螺钉(3)(M16*80左螺纹),卸下端盖;

  步骤2、将一枚叶片从上插入轮毂的孔中,使叶轮轴的槽对外,用已选择好的角度调整片(4)放入叶轮轴的槽内,用两颗螺钉与轮毂连接,用内六角扳手先拧紧左侧的螺钉(5),再拎紧右侧的螺钉(6)。

  为了便于安装第二枚叶片,将轮毂旋转180o,然后用上述方法安装第二枚叶片。

  步骤3、盖上端盖,将两片齿型垫圈和 M16*80左螺纹螺钉拧入。
  2、搅拌机的安装

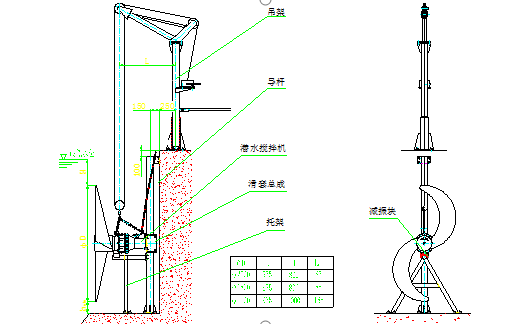

  将导杆和吊架按要求用胀锚螺钉固定好。

  装上减振块和滑套。

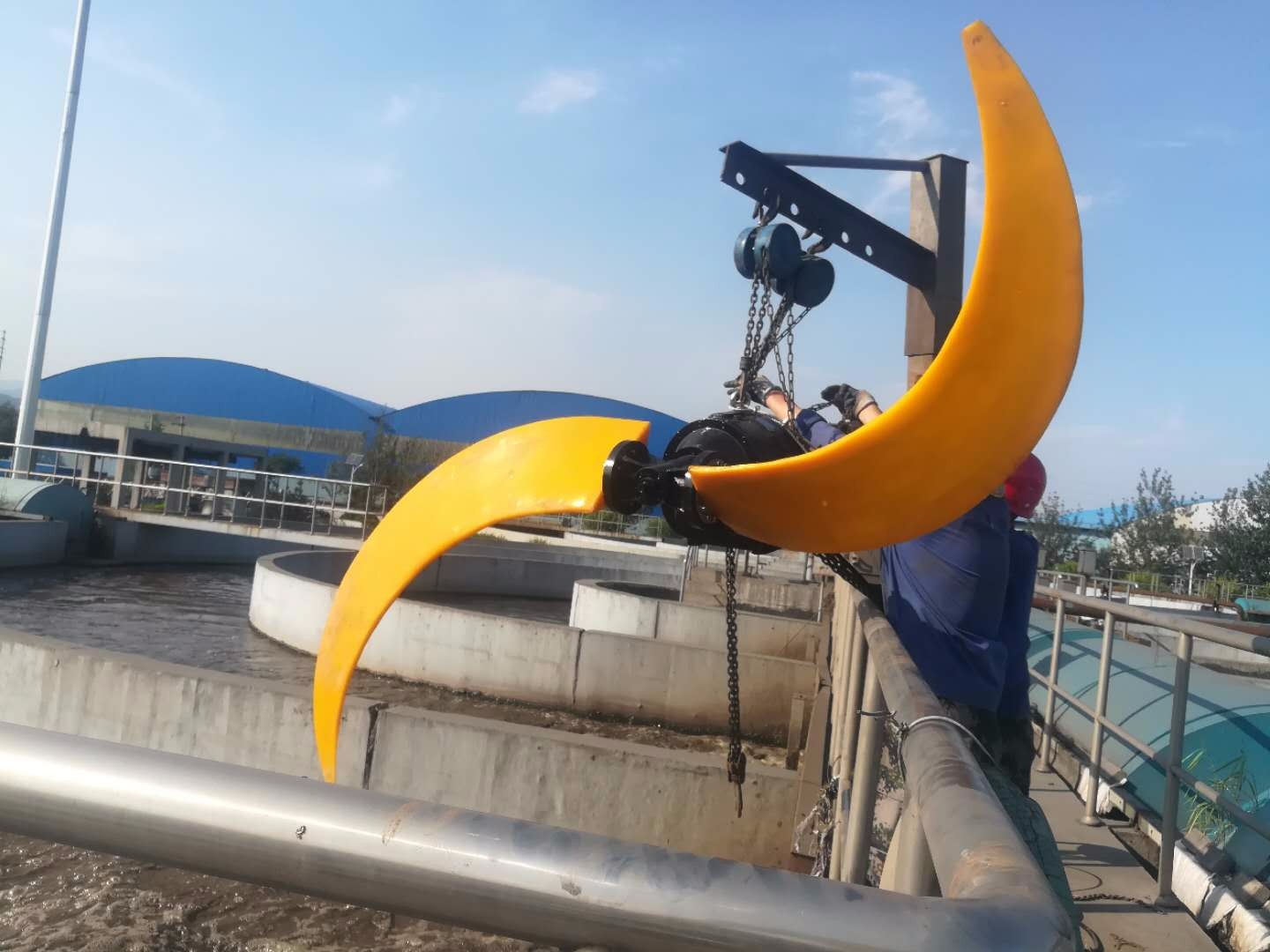

  用手摇葫芦提起搅拌机,将滑套套入方型导杆中,在搅拌机就位前,检查升降是否灵活自如。

  缓慢均匀地放下搅拌机,确保搅拌机就位正确。使手摇葫芦钢丝绳处于松弛状态。

  确保电缆在搅拌机运行时,不被卷入叶轮中!

  3、试运转

  开机前,由合格专业人员检查整个系统,确保符合相关规范要求。将电机电缆与电源进行正确接线。

  调试时,必须检查叶轮的旋转方向是否正确。方法是:将潜水搅拌机悬在方型导杆上,接通电源,从叶轮向电机方向看,叶轮应为顺时针方向运转。如旋转方向不正确,更换电源电缆的两相。如多台搅拌机连接在同一个控制柜上时,应对每台搅拌机进行单独检查旋向。

  注意:检查旋转方向时,要确保旋转的叶轮不会伤害工作人员,也不要靠近旋转的叶轮。

  4、运转

  在试运转正常后,切断电源。将搅拌机沿方型导杆放入水下,并确保搅拌机安装到位。接通电源进行运转,并检查是否正常。

  5、注油与换油

  搅拌机在出厂前减速箱内已注油。次运转100小时后应更换新油,以后可每3-6个月更换一次。润滑油牌号为90号工业齿轮油或20号机械油。加油量约为1.2升。

  换油应按下列方法进行:

  把搅拌机放置好,松开上下两只螺塞,放出润滑油,然后用洗涤油清洗油室,再注入新油,换上新的O型圈,将螺塞旋紧。


  如果换下的油中发现有水(呈奶状乳化液),按规定清洗油室,再注入新油,换上新的O型圈,将螺塞旋紧。三星期后必须重新检查一次,如果油又变成奶状乳化液,应检查机械密封件,必要时应进行更换。


在做潜水推流器的日常保养和维护的时候,要确保设备是在切断电源的情况下进行加油或者拆卸的。为了避免损失,在为潜水推流器加油的同时,也应多多观察潜水推流器外部表面的磨损、各个零部件的磨损、各个部位连接的稳固性。 潜水推流器加油的时候,建议先将原先的润滑油清理掉在加入新的润滑油,然后再进行其他操作,这样是为了防止新旧润滑油性能不一,达不到润滑的效果。

南县潜水推流器QDT型原理

  玻璃钢材料具有无可比拟的优越性,其天然的耐腐蚀性能强、综合机械强度高(接近钢材),水阻小,密度小,工艺性好,是制造叶轮的理想材料。玻璃钢叶轮的重量轻,玻璃钢密度小,只有金属材料的1/4,可减轻受力支承弯矩负荷的压力、改善受力结构,为减速机构的微型化和推流器整体体积的小巧化创造了条件。

潜水推流器安装系统普遍设计为水下池底型结构,水下部件一旦发生故障,须才能维修,非常不方便。为弥补传统池底安装结构的不足,设计了一种水上悬挂安装系统,应用于污水处理厂的升级改造。水上悬挂式安装系统分为三部分,上部分为水上固定联接座;中间为垂直悬挂式轨道桁架,下部分为V锥夹固式吸振耦合座,上中下连为悬挂式整体刚性桁架。

该系统具有以水上操作,简洁快捷。水上做预埋施工或化学螺栓固定,悬挂桁架水上规定连接座结构与安装基础相适应,安装十分方便,可以不,不会影响正常生产。结构合理,承力均衡。悬挂桁架为双梁型式,底部设计两支承耦合装置,沿双梁横向截面前后布置,这样就可以兼顾和保证设备的强度、刚度,以及抗击性能、抗扭曲性。

  液下低速推流器根据用户需要,可以配备端子箱,请确定具体型号;成套供应、备品备件是否与合同相符。浮筒式液下低速推流 器采用大排量螺旋浆式的推进叶轮作为主要水力部件。运行时,潜水电机带动推进叶轮工作,使流体产生一定流速,在水池底部以一定角度 向四周喷射扩散,形成环状主流带。

就目前国内调查来看,在民用、等各个方面,水下推进器的需求已经突现出来。此开发研究主要完成了水下推进器样机的试制工作,相关技术限于篇幅不能详尽介绍。此水下推进器针对现有同类产品存在的问题进行了一系列的改进,经试验表明,该设计合理,方案可行,研制出的装置性能稳定可靠,为后续成批生产提供了较好的基础,并对今后类似装置的研制开发具有重要的参考价值。
维修方便,省时省力。该装置水下耦合座如有故障,可将悬挂架直接拉上来维修。水流流畅,效率提高。悬挂式桁架结构与传统潜水推流器水下装置相比,池底没有安装座和影响水流的阻挡物,水流流畅,流速不受影响,提高了推流效果和水力效率。
水上悬挂式安装系统的设计,是对水下池底型安装和设备安装技术的性革命,并有望淘汰落后的池底安装结构技术,推广应用的水上安装方式,简化安装、方便维修,可满足现代污水处理厂发展的新需求。
