结构型式与说明

每台潜水搅拌器能在全浸没或潜水电机露出液面的条件下连续运行、间歇运行和长期停止状态后恢复运行，搅拌器在整个运行过程中保持无振动平稳运行，无故障运行时间大于15000小时。整体使用寿命不少于10年。

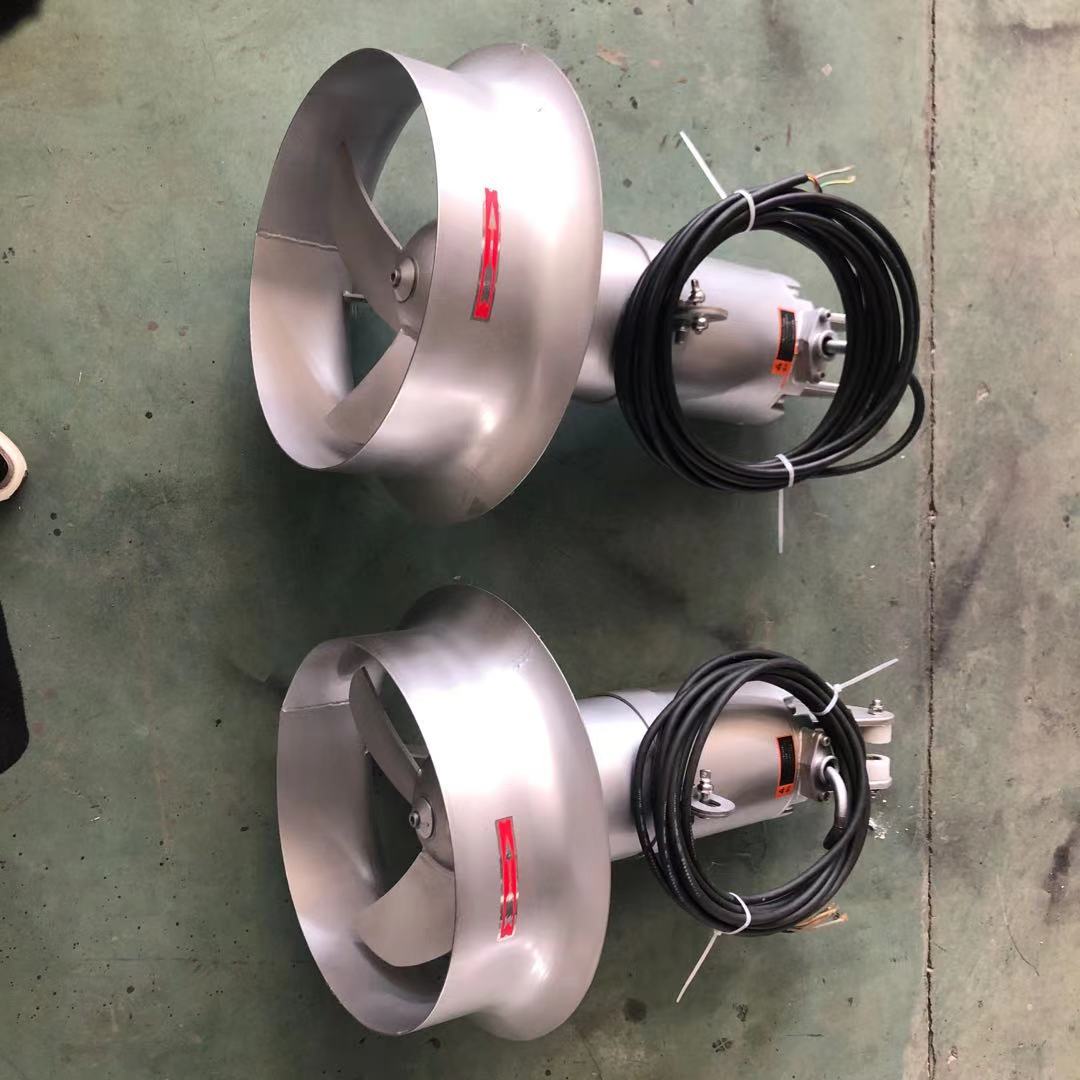

潜水搅拌机的设计

潜水搅拌机能处理原水和经过滤的污水。搅拌器可以被提升和放下，并且可以方便地卸下进行检查或服务，而无需人员进入池子或井中。搅拌器有一个或两个滑动的导杆支架作为其整体的一部分。搅拌器的整个重量受力在一个支架上，该支架能够承受搅拌器造成的所有推力。搅拌器及其附件和电缆，能够连续浸没在最大深度为40米的水下而不会损失其水密性。

潜水搅拌机的电缆线设置防拽拉保护装置，该装置有两部分组成，

一是水下进线密封处辅助保护机构，保护进线密封不被拽拉损坏；

二是水上防电缆线脱落机构，保护电缆线不会掉落、不会被叶轮缠绕；

潜水搅拌机的桁架式带水安装装置，该装置为国内外首创，应市场用户要求而开发研制，直接在水上固定安装设备。

帮助用户科学选型，配置合理化功率；潜水搅拌机的玻璃钢叶轮，高强度复合材料，整体式成型、耐腐蚀能力强、水阻小、重量轻、效率高，几何中心对称性好、动平衡度高，为国内外首创。

潜水搅拌机在污水处理厂适用，潜水搅拌机的工艺流程中推进搅拌含有悬浮物的稀泥浆、污水、工业过程液体等，能够创建水流，使搅拌功能加强，不让污泥进行沉淀，在市政以及工业污水处理工艺流程上发挥了很重要的作用。

潜水搅拌机安装步骤

1. 根据平面布置图，确定潜水搅拌器位置，根据位置查找顶部和底部预埋件，复核预埋件几何尺寸、位置、平面度误差是否在规范许可的范围内。

 2. 划线确定上支撑、下支撑、提升架支座螺栓孔位置，使用电钻钻孔，上部支撑、提升架底座采用M16*280固定，下部支撑采用M16*150化学螺栓固定。

 3. 安装潜水搅拌器导杆，紧固螺栓。

 4. 安装上部提升架。

 5. 将潜水搅拌机主机使用提升架沿上部导杆向下降落，使潜水搅拌器轴线位置标高和设计院图纸设计标高一致。固定提升钢丝绳。潜水搅拌器主机由导杆上的支撑架支撑。
