  • GSJ型双曲面搅拌机
  • 产品名称:GSJ型双曲面搅拌机
  • 所属分类:双曲面搅拌机
  • 联系电话:15951693349
  • 0
点击咨询

适用范围:

双曲面搅拌机是我公司开发的先进的、高校、值得推荐使用的搅拌机。它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固液、气搅拌混合的场合,尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。

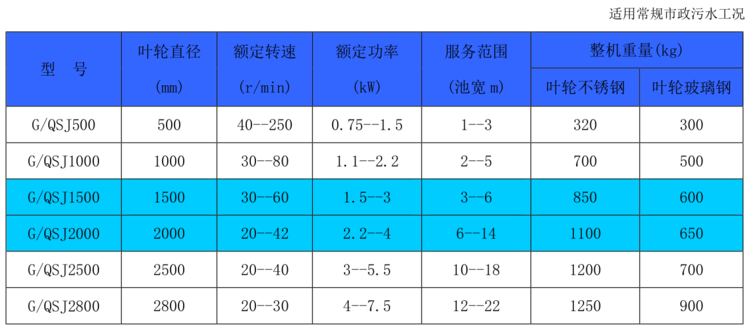

选型参数表:


设备的特点:

1.容积流量大、流态柔和、立体循环、无搅拌死角;

2.左右旋向交替布置,搅拌效果更趋合理;

3.调整导流高度,适应不同水深;

4.弹性固定连接,运行平稳可靠;

5.结构紧凑、安装方便、投资费用少;

6.配套功率小、容积流量大、运行成本低

设备的工作原理:

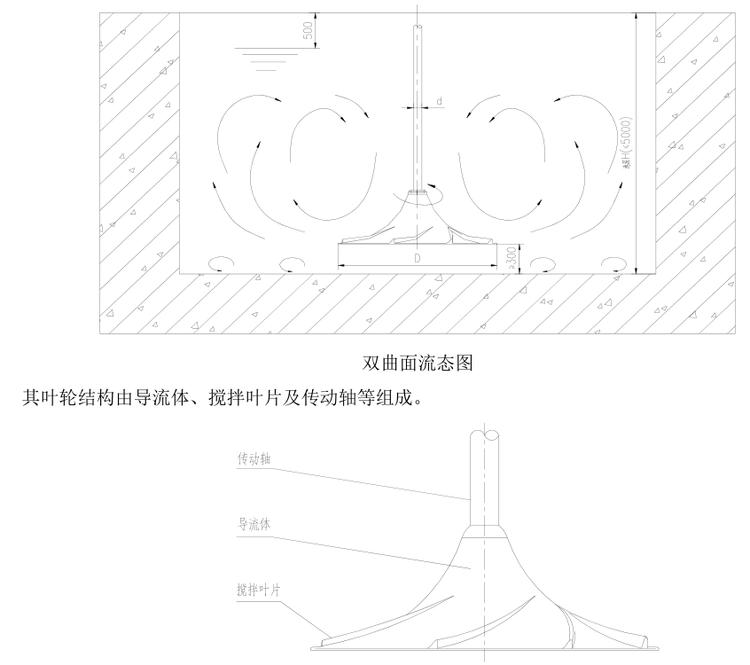

G/QSJ型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构,其独特的叶轮结构设计, 限度地将流体特性与机械运动相结合。双曲线的方程为xy=b曲线沿y轴旋转而构成的曲面体;为了迎合水体流动,设计从叶轮的 进水,这一方面减少了进水紊流,另一方面保证了液体对叶轮表面的压力均匀,从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片,借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能,液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动,在池壁的反射作用下,形成自上而下地循环水流,故可获得在轴向(y)和径向(x)方向的交叉水流(如双曲面流态图)。u=2165803426,1931175804&fm=199&app=68&f=JPG.jpg

安装注意事项:u=3292397509,2768153794&fm=199&app=68&f=JPG.jpgu=2090298474,1037611239&fm=199&app=68&f=JPEG.jpgu=3058319899,3335021826&fm=199&app=68&f=JPEG.jpg

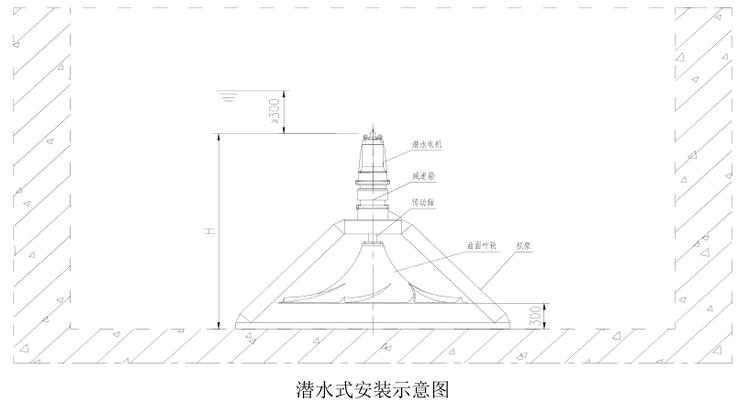

双曲面搅拌机的安装分为干式安装和湿式安装两种,不论何种安装形式均非常简单。

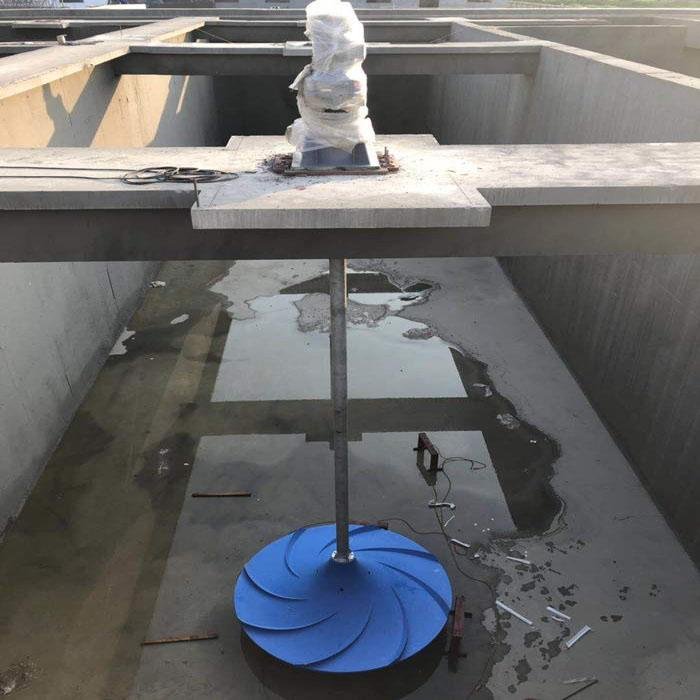

干式安装的搅拌机先将减速机机架固定在工作桥上,然后只需依次安装传动轴,叶轮部件,并固定好电缆

湿式安装的搅拌机可通过吊机或起吊架直接将搅拌机吊入指定位置,依靠设备自重定位,固定好电缆。

1.安装前由合格电工检查电机、电器,并确定转向,叶轮离池底的最小工作距离应≤300mm,且池底平整,结实,池内无建筑垃圾。
2.如果长时间设备不运行,重新启动时要防止淤积造成叶轮堵塞而损坏电机。
3.在封闭池中要考虑到叶轮的进出口尺寸。
4.无论何种安装方式,应注意水下电缆要固定好,防止磨损。
5.使用前仔细阅读产品安装使用说明书。
